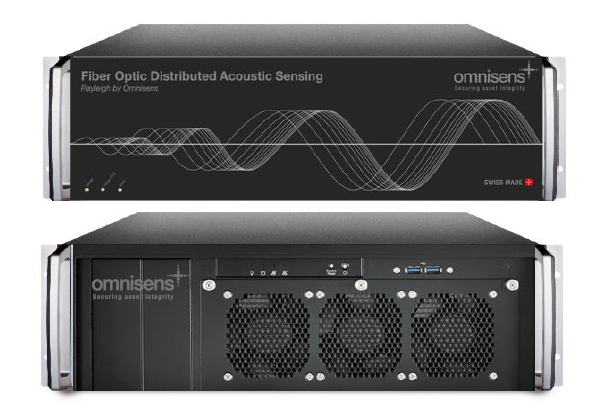

OMNISENS DAS解调仪属于Omnisens分布式传感产品，通过单台主机进行长距离的应变与振动的高速采集，采用专有测量技术，保证在准确性、
可靠性及耐用性方面提供较佳的测量性能，同时随着时间的推移，可以保持测量性能稳定。
OMNISENS DAS基于相位灵敏的啁啾脉冲技术，使用用单模光纤，在100km范围内可提供kHz的采集频率。有效的算法可以准确的识别威胁事件，
使得OMNISENS DAS成为线性连续资产例如管道、电力电缆以及海底油气设施监测的理想想选择。
将OMNISENS DAS与Omnisens DITEST分布式温度应变解调仪结合使用，是目前较先进、较通用的监测完整性系统。
应用
> 第三方入侵
> 管道监测
> 清管器跟踪模块/泄漏监测
>电力电缆监测（海上/陆上）
>故障查找与定位 (短路、破损)
>掉落物撞击 (船锚、落石)
>水土流失，电缆裸露
>光纤传感网络
>声音数据过滤及传输
>数据分析及模式识别
特点与优势
>2个通道同时监测，DAS-TL可达200km的监测范围
>5m / 10m / 20m 的定位精度
>使用通信级的单模光纤
>专有技术，基于啁啾脉冲的瑞利频率技术进行时域分析
>使用期限内保证测量稳定性且无偏移
>对瑞利信号的衰减不敏感
>对振动和应变幅度为线性响应
>系统自调节，以保持较佳性能
>苛刻环境下拥有良好的鲁棒性
>Linux 操作系统 / 工业服务器
>可在任一计算机登录的网络浏览器界面
>可在任一计算机的安装数据可视化及处理程序
>可过TCP / IP协议进行远程诊断及维护
DAS特性和技术指标
|
模式 |
|
参数 |
DAS-M |
DAS-L |
DAS-TL |
|
性能指标 |
测量距离（每通道） |
可以达到 |
40 km |
70 km |
100 km |
|
内置通道数 |
1通道/ 2通道 |
||||
|
传感配置 |
单端配置 |
||||
|
传感光纤 |
标准单模光纤(ITU G.652, ITU G657, ITU G.655) |
||||
|
空间分辨率 |
5m/10m/20m/50m |
5/10 |
10/20 |
20/50 |
|
|
光传感损耗 |
在1550nm (光纤损耗0.2dB/km ) – 额外1dBD的内置损耗余量 |
8 dB |
14 dB |
20dB |
|
|
声学传感带宽 |
可以达到 |
1 kHz |
500 Hz |
500 Hz |
|
|
灵敏度 |
< 5 nano strains |
||||
|
采样率 |
可以到达 |
2 kHz |
1 kHz |
1 kHz |
|
|
技术参数 |
用户界面 |
通过以太网在Web页面浏览 在Web应用程序上进行数据可视化和分析 |
|||
|
数据存储容量 |
内部：HDD 4TB RAID1 外部：可选的RAID，最高可达84TB |
||||
|
数据格式 |
HDF5-开源 |
||||
|
光纤连接器 |
SC/ APC |
||||
|
外形尺寸 (W x H x D) mm |
光学单元：483x132x435 ；处理单元：483x177x448 ；19英寸机架安装– 3U + 4U |
||||
|
重量 |
光学单元: 8 kg / 处理单元: 18kg |
||||
|
电源 |
100-240V ， 50-60Hz AC (可选: 10-240V DC) |
||||
|
功耗 |
光学单元:：最大150W & 处理单元: 最大700W |
||||
|
标准 |
通过：EN 61326-1:2013 (IEC 61326-1:2012, ed2.0) ——EMC 通过：EN 61000-6-2:2005 (IEC 61000-6-2:2005, ed2.0) ——电磁兼容性通过： EN 61010-1:2010 ( IEC 61010-1:2010) ——通用激光等级1M |
||||
|
操作温度 |
0°C — 40°C |
||||
|
运输/储存温度 |
-10°C — 60°C |
||||
|
环境湿度 |
5 — 85 %RH (无凝结) |
||||
|
平均无故障时间/年限 |
10y / 25 年 |
||||
|
操作系统 |
Linux |
||||
