OBR4600是LUNA公司背光反射计的新款型号。专用于器件和短程网络的测试及故障定位，OBR4600具有背光水平的灵敏度，从而获得超高分辨率。高达10微米的空间分辨率、零死区、集成温度和应力探测及加长模式，OBR4600提供了无可比拟的光纤测试能力。
技术特点
> -130dB的灵敏度
> 70dB的动态范围
> 2千米的测试长度，零死区
> 70米内微米级的分辨率
> 小于0.05dB的损耗分辨率
> OBR4600为光纤器件、组件的设计者和制造者提供了前所未有的诊断能力。
产品特点

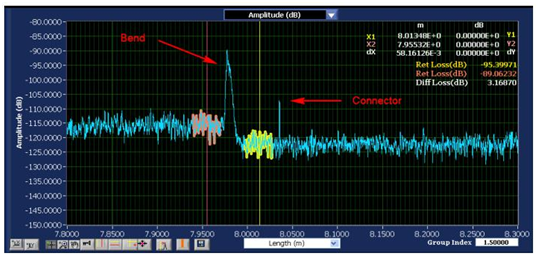

> 方便地定位及诊断光纤的弯折、熔接、连接头及断裂等各类故障
> 定位各点的插损
> 深入期间内部，评估每个接口的RL和IL
> 7秒内以10微米的分辨率完成30米的测量
> 以3Hz的频率连续测量1米的范围
> 可测试并定位2千米的光纤网络故障
> 光纤组件的自动检验
> 器件或模块内温度及应力的监测
主要应用
> 光纤或无源器件的故障定位
> 光纤温度传感、光纤应力传感
技术参数
|
参数 |
指标 |
单位 |
||
|
最大测试长度： |
|
|
||
|
标准模式 |
70 |
米 |
||
|
远程模式 |
2000 |
米 |
||
|
空间分辨率1： |
|
|
||
|
|
10（30米内） |
微米 |
||
|
|
20（70米内） |
微米 |
||
|
|
1（2千米内） |
毫米 |
||
|
死区： |
|
|
||
|
|
等于两点间的空间分辨率 |
|
||
|
波长范围2： |
|
|
||
|
|
1265~1335或1525~1610 |
纳米 |
||
|
波长： |
|
|
||
|
分辨率（最大） |
0.02 |
皮米 |
||
|
精度3： |
±1.5 |
皮米 |
||
|
回损特性: |
|
|
||
|
动态范围4 |
70 |
dB |
||
|
总范围 |
0~－125 |
dB |
||
|
灵敏度 |
－130 |
dB |
||
|
分辨率 |
±0.05 |
dB |
||
|
精度 |
±0.10 |
dB |
||
|
插损特性: |
|
|
||
|
动态范围5 |
18 |
dB |
||
|
分辨率 |
±0.05 |
dB |
||
|
精度 |
±0.10 |
dB |
||
|
群延时： |
|
|
||
|
精度 |
1.0 |
皮秒 |
||
|
分布式传感6： |
|
|
||
|
空间分辨率 |
±1.0 |
厘米 |
||
|
温度分辨率 |
±0.1 |
℃ |
||
|
温度精度7 |
±0.2 |
℃ |
||
|
应力精度7 |
±1.0 |
μstrain |
||
|
测试时间8： |
标准模式 |
快速模式 |
定点扫描 |
|
|
5nm扫描时间 |
3 |
1.6 |
0.3 |
秒 |
|
时间与扫描波长范围 |
2.1+0.14s/nm |
1.3+0.08s/nm |
0.15+0.02s/nm |
|
|
长距离扫描时间 |
20 |
秒 |
||
所有参数适用于单模光纤。
对于多模光纤，参数仅为名义值。
1. 在整个长度内。
2. 名义范围。
3. 精度由内置的、NIST可追溯的HCN气室来保证。
4. 对于2千米的选项，回损动态范围是60dB。
5. 这个插损动态范围是在标准的单模光纤散射水平（~-100dB/mm）低于背景噪声（~-118dB/mm）前的单程损耗。
6. 分布式传感采用瑞利光谱移动方式来实现，并与基准状态扫描相关。
7. 温度和应力的精度由瑞利散射光谱移动量1GHz=0.8℃计算而来。空间分辨率仅为理想值，不是最小值，也不是最大值。
8. 由高分辨率模式下的扫描和分析时间合并计算得出。10秒的测试时间：测量长度30米、80微米的分辨率（10纳米的扫描宽度）或者测量长度70米、160微米的分辨率（5纳米的扫描宽度）。
