ODISI B

ODISI B

美国LUNA公司的ODiSI-B光纤分布式传感系统可以实现高速、全分布式、毫米级空间分辨率的应变和温度测量。

    ODiSI-B节省时间和成本,在传统光纤传感测试技术的基础上,通过一根光纤实现动态、高密度传感测试,为传感测量提供了新的手段。ODiSI-B以单根光纤做为传感器,最高以250Hz的频率进行动态测试,每米光纤可以解调数百个传感点。光纤传感器价格低稳定性好,可根据需要设置多个传感测试点,便于达到降低成本、优化测试系统的目的。传感光纤长度最大为20m,最高空间分辨率可达1.28mm。因此,ODiSI-B是进行应变和温度传感测试的高端仪器。


关键特征和产品优势

Ø  平衡了采样频率、量程、重复精度和高空间分辨率,使ODiSI-B的综合性能达到业界领先水平。

l  采样频率范围是23.8~250Hz。

l  1米以上传感光纤,最高具有30Hz主动显示频率。

l  传感长度可达20m。

l  应变量程±10,000μStrain,温度量程-268℃~900℃。

l  应变重复性±5μStrain,温度重复性±0.4℃。

l  最高空间分辨率1.28mm。

Ø  光纤传感器成本低。

Ø  单根光纤提供数千个传感测试点。

Ø  单次扫描就可采集整根光纤上的所有传感数据。

Ø  单根光纤上的不同位置可以分别用于温度或应变测试。


应用

Ø  载重、疲劳和机械测试。

Ø  复合材料制造、工程测试、设计验证。

Ø  嵌入式传感。

Ø  三维模型仿真验证。

Ø  温度场测定。

Ø  结构健康监测。


 传感光纤粘贴在悬臂梁的上表面,悬臂梁自由振动时,用ODiSI-B测量应变随时间的变化关系。空间分辨率为2.56mm,采样频率100Hz。

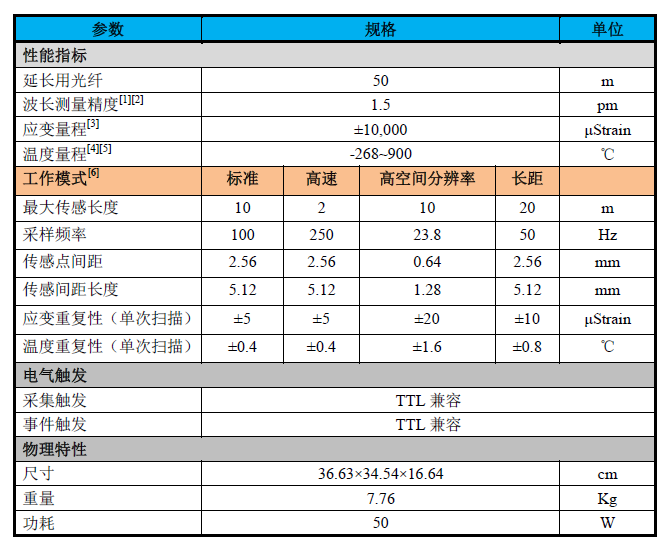

1.激光波长由NIST标准的HCN气室在内部校准。

2.温度和应变是从瑞利散射的光谱漂移换算而来的,换算精度是0.15℃和1.25μStrain,默认的转换系数是1GHz=0.8℃=6.58 μStrain。

3.基于±12,000pm的有效光谱范围。

4.在现实物理条件限制下,LUNA公司观测典型光纤性能获取。实际性能取决于传感器的类型,涂层和粘接剂的应用情况。

5.LUNA公司的标准温度传感器是聚酰亚胺涂层,低弯折损耗,工作温度范围是-50℃~200℃,其他非标准传感器,请联系LUNA公司获取更多信息。

6.基本配置包含一种工作模式,其它模式是升级选项。
