StructureScan Mini手持式钢筋扫描透视仪

StructureScan Mini手持式钢筋扫描透视仪可用于定位钢筋、导线管、去应力电缆、焊接空隙和混凝土盖层等信息。能够探测厚度达16英寸（41厘米）的加固混凝土结构，收集混凝土的数据并能直接保存到内部存储器中，通过液晶显示屏观看数据。

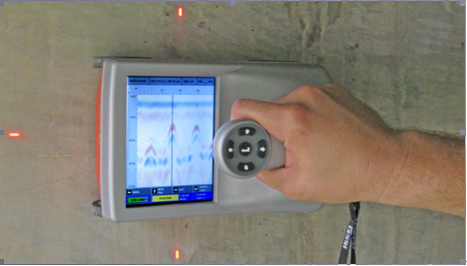

StructureScan Mini手持式钢筋扫描透视仪只有3磅重，这样的便携性使它更能胜任各种形形**的工作。新一代的GPR能自动探寻目标，从而帮助使用者理解数据。当探测到混凝土下的钢筋各导线管后，专门为此设计的软件能很清晰的通过小圆点来显示目标。StructureScan Mini手持式钢筋扫描透视仪包括一个完整的激光定位系统，从而帮助使用者准确的定位在探测正前方和两侧的被测物体。


特点：

简洁而紧凑的设计：使在狭小空间内对混凝土的检测变得更为简单；

一体化设计：主机、探头和定位系统为一体的混凝土检测工具栏；

自动探查目标：具有自动探测目标的性能，用小圆点标出识别的目标，帮助解释资料；

耐用性：高强度塑胶外壳和轮子使其更加坚固耐用。

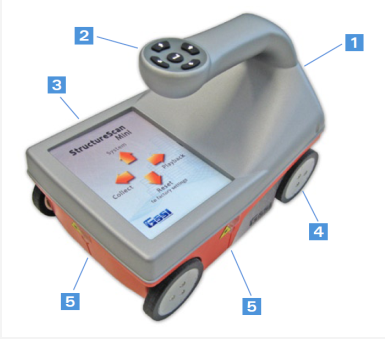

仪器各部分图示：

1.手持式一体化主机系统

2.符合人体工程学的手柄和控制键

3.彩色显示屏，界面容易操作

4.自带测量轮编码器

5.定位引导

可解决的问题：

使用GPR定位钢筋和导线管

建筑学家们的进行钻孔、切割、挖空之前，使用探地雷达来保证灌入混凝土的区域是否安全，这样就能立即看出自动定位目标的好处。

使用GPR来确定在混凝土下的去应力电缆的位置和深度

该仪器能帮助建筑学们找到去应力电缆的位置和深度。让此仪器来识别测区的特性，例如哪里的线缆褶皱处能安全附加别的线缆。

使用GPR勘测混凝土层的厚度

建筑商和工程师们都使用该仪器来测定悬梁或板梁的厚度。

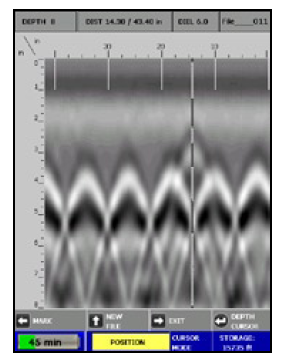

ï数据显示钢筋和塑胶导线管（游标标出了超过的导线管的位置）

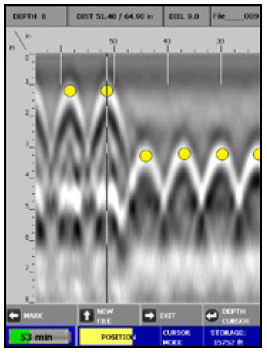

ï用自动搜索目标标出了两个深度的钢筋数据显示


技术参数：

中心频率：1600MHZ

探测深度：16英寸（41cm）

重量（含电池）：3.3磅（1.6Kg）

尺寸（cm）:15.24（宽）X 17.78(高) X 22.86(长)

整套系统包括：

手持式钢筋扫描透视仪主机

双充电器及电池2块

装运箱

操作手册
