MD DSS多模式浅地层剖面、侧扫声纳及地震剖面综

MD DSS多模式浅地层剖面、侧扫声纳及地震剖面综

 MD DSS是芬兰 Meridata 公司近年来新研制出的新型多模式浅地层剖面、侧扫声纳及地震剖面综合数据采集系统。该系统支持多种声学模式的操作方式,可以广泛用于沙滩、河口、海岸带及大陆架等处的沉积及浅层剖面测量。系统针对于来自各种声源发射的不同的声学信号,系统能够生成用户自定义的各种输出成果。此外,它还可以接收、处理、记录并形象地显示声学反射信号。同时,系统也可以将这些回声探测数据与对应的包括测量船实时位置在内的各种数据同步存储起来。


      目前,该系统已在国内外不同的单位得到了广泛的应用,并取得了很好的效益。





此系统为下列应用提供完整的解决方案:

● 河流、湖泊、港口以及近岸的地球物理调查

● 沉降、淤泥沉积和侵蚀研究

● 沉积物性质和底部结构调查

● 地震和测深综合调查等



MD DSS系统的一些主要技术参数包括:

● 支持多种声学操作模式(pinger,chirp,seismic profiling,side  scan)

● 与目前世界上现有的声学设备能够很好的兼容 (换能器、地震声源、 水听器、侧扫声呐)

● 支持必要的多通道工作模式

● 具有控制声波传输方式(例如:脉冲长度、频率、波形等)的强大功能,从而能接收高质量的回声信息

● 系统采用接收声波反射信息的合适声波采样率来获得所需的带宽,然后用16位的模数转换得到宽动态范围

● 可以不受任何限制地实时或离线对反射的声波数据进行处理(如时变增益(TVG),AGC,增益,高低通滤波等)

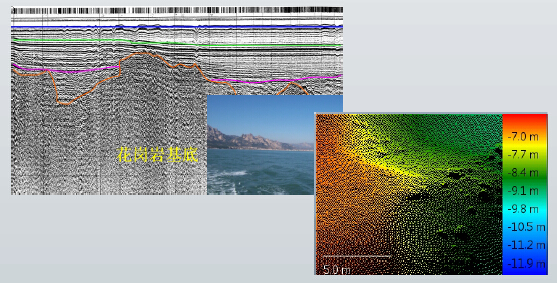

● 通过先进的图象处理技术(如边缘检测)提高声学反射剖面清晰度。


此外,通过配合MDPS后处理软件包使用,还可以实现如下功能:

● 对每一组声波反射数据提供带有位置数据的计算,并且可将这些数据对船体的空间位置参数进行改正(船舶的垂直起伏、倾斜、纵摇、横摇等)

● 声学反射数据的判读及处理工具

● 观测层面/目标到三维信息模型的转换,以利于进一步的直观显示、面 积及体积的计算等





      MD DSS系统可以用在从海洋地震测量到高精度的水下测量等多个领域;由于 系统本身的多功能性,MD DSS还可以用在地质勘探、海底地形测量等。

      更多的时候,本系统被广泛地用做回声测深系统、浅层剖面测量系统和回声 反射数据记录系统。


MD DSS 系统的硬件组成:

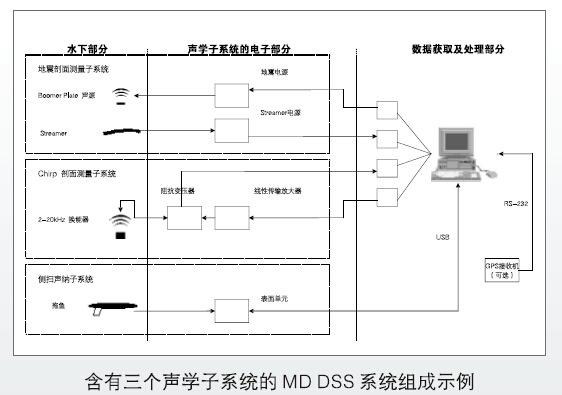

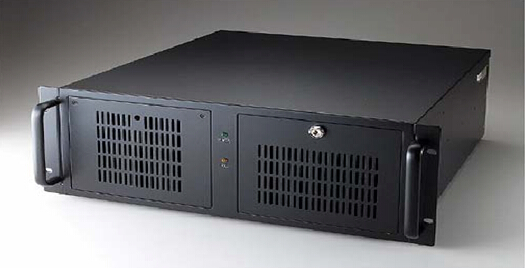

● PC(测量计算机):用做系统控制及数据采集
● 声学子系统:用来生成和接收不同频率的声学信号
● GPS 定位设备(选项):用来提供位置信息



1、测量计算机
与 MD DSS系统配套的典型测量计算机应具有如下特征:
● 具有 PCI 总线控制
● 奔腾级中央处理器
● Windows XP 专业版操作系统
● 1G 内存, 250GB 或以上的硬盘空间
● LCD 显示,高级图形适配器
● 外设(键盘、鼠标等)
● 可移动大容量数据存储设备(CD-RM 或 DVD-RW)

该计算机还应该具有连接声学子系统的接口板。根据所选择的声学子系统的不同,接口板针对每个声学子系统应该具有一个或多个输入及输出接口:
● 数字同步输入/输出(用来接收/发出触发脉冲到外部声源)
● 模拟输出(用来发射声波到外部声源)
● 可以达到 96k 采样率的模拟输入(用于接收来自换能器或水听器的回声
信号)



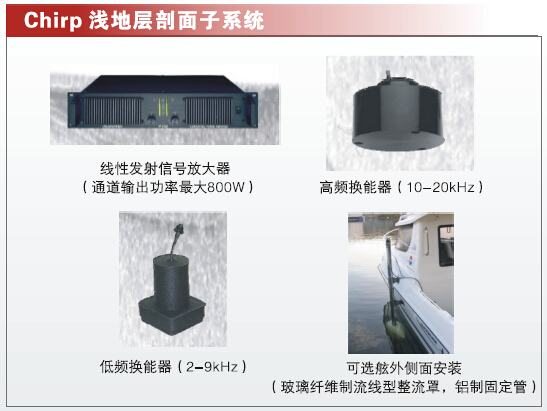

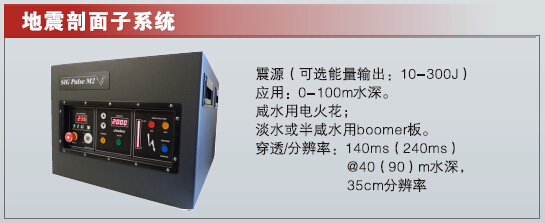

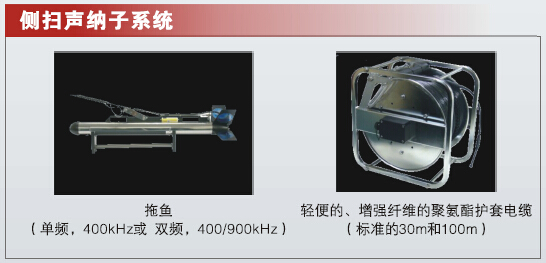

2、声学子系统








3、GPS 接收机(选项)

     作为 MD DSS 系统的一个重要组成部分,GPS 接收机在系统中也起着十分重要的作用。系统将所获得的浅地层剖面数据与相应的空间平面坐标相匹配,从而能准确地提供河床、航道等水下的各个位置的沉积数据。



      MD DSS系统可以与目前世界上现有的各种类型的 GPS 接收机相兼容,用户可以根据实际工作的需要选用不同精度的 GPS 接收机与该系统配套使用。如图八所示的由美国麦哲伦导航定位公司生产的 ProFlex500 双频 RTK 型 GPS 接收机,就是一种十分适合 MD DSS 系统的 GPS 定位设备。该设备能够实时提供厘米级定位精度。
      此外,用户也可以选择低精度的 GPS 定位设备,诸如:DG16、3011 等等。
