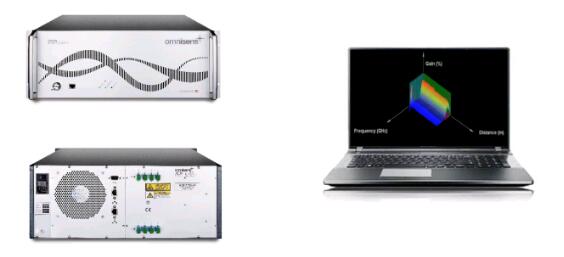

分布式光纤温度&应变测量系统
Omnisens光纤传感技术可完成快速准确的应变和温度测量。得益于其灵活的设置功能，Vision Dual测量系统能很好地适应各种测试和测量需求。具有BOTDA和BOTDR双模式。
BOTDA模式：利用受激布里渊背向散射进行单模光纤测量，能够在长距离和（或）高损耗的状况下得到准确的，高空间分辨率的数据。
BOTDR模式：利用自发布里渊背向散射进行单模光纤测量，测试仅需要光纤的一端
标准测量距离为60km,另有10km,20km，40km，80km可选。
测量需求
单模光纤长距离、高损耗测量：
> 长达120km或高达28dB的光环总功率预算
> 内置自发性BOTDR（最大距离45km，10dB光损耗）：仅需测试光纤的一端
> 采集时间：1-5分钟（典型值）；5-15分钟（高分辨率测量）
> 环路和单端测量。
测量控制和配置
> 图形化界面，易于使用
> 定制化的测量程序和设置
> 根据预设日程进行自动测量
简化复杂测量
> 为预先配置标定过的元件建立数据库
> 在单个配置中可对多种类型的光纤进行分段设置，进行应变和温度测量
> 标准版内置4通道光开关，可通过外部扩展（20通道）进行多路光纤测量
测量数据管理
> 通过外部计算机（以太网口）对Vision系统进行配置，控制和观测
> 配置和测量数据以专用数据库格式保存，并能够导出到其他测试与分析平台中
> 可预先设置进行自动测量，数据按物理通道和传感器配置归类，便于分析
> Data Viewer软件运行于Win 7或更高版本的操作系统，能够在给定距离基于可选基线进行多重数据分析比对（测量趋势，基线，时间演化）
|
数据管理和多样性 配置信息和测量数据储存在数据库中，可靠并且便于提取出来进行数据分析。 对比多重数据进行比较，使得用户能够与预设的基数或参考线对比，从而发现最细微的偏差。可视化工具用于辅助数据分类和过滤、测量分析和测量随时间的演进。测量所得到的数据可以按照多种格式输出。 Vision测量系统具有远程控制功能，使得仪器设置、事件诊断和维护都可以通过TCP/IP连接实现。数据可以转移到其他的测试仪器上。 |
|
|

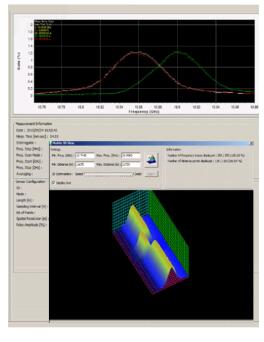

数据观测和分析 Data Viewer是一款非常有效的工具，用于分析被测试的光纤光缆的性能。利用它能够分析布里渊频率、温度和应变特性，随后通过设置点位和距离绘制图形。 Data Viewer可以运行在Win7及更高版本的操作系统中，并进行本地数据分析。 |
VISION Dual特性和技术指标
|
性 能 |
|
BOTDA模式 |
BOTDR模式 |
|
测量距离（每通道） |
60km(120km max.光纤环路总长) |
45km(单端测量) |
|
|
内置通道数（外部可扩展） |
标配：4通道 可选项：可适用外部SO-N光开关扩展模块扩展到20个通道 |
||
|
传感器配置 |
环路配置（每通道需要两根光纤）或单端 |
||
|
传感光纤 |
标准单模光纤(ITU G.652, ITU G657, ITU G.655) |
||
|
空间分辨率 (*) and (**) |
0.5 m ~ 20 m (步长0.25 m) |
1.5m ~ 20 m(步长0.25m) |
|
|
空间分辨率（全范围） |
4m |
5m |
|
|
距离采样间隔（全范围时典型值）(**) |
0.25 m (1 m) |
0.25 m (1.5 m) |
|
|
光功率损耗预算-传感 （环形光路预算）(**) |
14dB传感(28dB光功率环路总预算) |
10dB损耗总预算 |
|
|
测量分辨率和范围 |
布里渊频移：0.1 MHz ; 范围：9.5 GHz to 12.5 GHz 温度：0.1 °C ; 范围：-150 °C to +1000 °C (取决于光纤) 应变：2 με; 范围：> 5% |
||
|
测量重复性 (1 x STD) (**) |
< 0.1°C 或< 2με (10分钟、2 km距离，1 m空间分辨率) |
< 1°C 或 < 20με （5分钟、10km距离，1.5m空间分辨率） |
|
|
< 0.25°C 或< 5με （5分钟、10km距离，1m空间分辨率） |
|||
|
< 0.37°C或< 7.5με （10分钟、5km距离，0.5m空间分辨率） |
< 3°C 或< 60με （30分钟、45km距离，5m空间分辨率） |
||
|
< 1°C 或 <20με （10分钟、60km距离，4m空间分辨率） |
|||
|
采集时间 (**) |
典型值3~5分钟 高分辨率测量5~15分钟 |
典型值10~15分钟 高分辨率测量20~30分钟 |
|
|
最大测量点数 |
最大100’000 |
||
|
测试物理量 |
温度，应变，布里渊频移，每个测量点的布里渊增益和带宽 |
||
|
技术数据 |
图形化用户界面 |
通过以太网接口连接的外部计算机配置软件和Data Viewer软件（Windows OS） |
|
|
操作系统 |
LINUX - 64位操作系统，固态硬盘 |
||
|
通讯/接口 |
2xEthernet 接口(RJ45) |
||
|
数控存储 |
内部硬盘容量(>500 GB或更多)或固态硬盘可选 (SSD) (>250GB) |
||
|
数据格式 |
Proprietary Database, Text Files (通过 Data Viewer) |
||
|
光学接头 |
E-2000/APC (后面板)-金属SC/APC可选 |
||
|
尺寸 (W x D x H) |
449 x 500 x 177.8 mm (19”机架式- 4U high) |
||
|
重量 |
15 kg |
||
|
电源 |
100-240 VAC Typ.(90-264 VAC)/50-60 Hz Typ.(47-63 Hz) /<150VA |
||
|
特性 |
测量模式 |
根据预设日程通过专有的计划程序可以实现自动化测量 |
|
|
数据可视化和分析（通过Data Viewer软件） |
离线Data Viewer软件在给定距离可进行测量分析，测试曲线与选定基准线对比，测量趋势和时间演化分析。 |
||
|
自诊断 |
长期24/7运行，可自动恢复，连续系统状态自检。 |
||
|
激光器安全 |
VISION在1550nm波段发射不可见的红外线辐射，符合标准EN 60825-1(2014) as Class 1M laser products |
||
|
适用标准 |
CE mark (Council Directive 2006/95/EC and 2004/108/EC), RoHS (Council Directive 2002/95/EC),WEEE (Council Directive 2008/34/EC) CSA US + CA (UL-61010-1 3 Ed; CAN/CSA C22.2 NO61010-1-2) |
||
|
环境指标 |
工作温度 |
0°C to +45°C |
|
|
存储温度 |
-10°C to +60°C |
||
|
相对湿度 |
Max 95% 非冷凝 |
||
|
防护等级 |
IP20 (室内) |
||
|
污染防护 |
2度 |
||
