TRT7000隧道地质超前预报系统

TRT7000 型超前预报系统采用扫描成像技术获得隧道前方的全息图，代表国际上隧道超前预报领域较领先的水平。

·采用隧道反射扫描成像技术，生成隧道前方地层结构的全息三维图

·勘测结果准确、全面、直观，检测成果易于解译、断层、破碎、富水带、岩溶及采空区特征明显。

·没有耗材，勘测费用低

·系统采用无线连接，操作简单、安全，携带方便

·勘试时间短，不影响隧道施工

·适用范围广：铁路、公路、水利、矿山等领域均可应用，探测距离远（100-300 米）

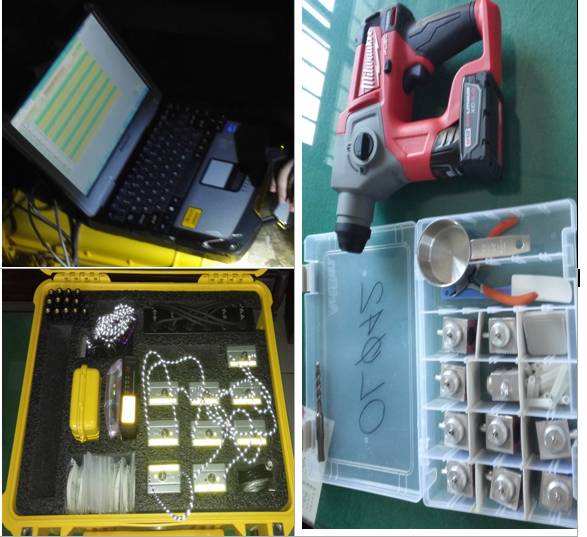

TRT7000 配置及参数

A. 配置:

a. 主机一台

b. 地震波数据采集软件

c. RV3D 处理，显示软件

d. 10 个加速度传感器

e. 11 个无线触发模块

f. 1 个触发器

g. 基站１个，用来连接主机，控制远程模块收集数据；

h. 基站模块，向无线模块发送采集指令，接收无线模块采集的数据，将数据传输到主机

B．参数:

1.数据采集
采用无线数据传输和通信，立体布置震源和传感器，采集立体空间的波场信息；

2.震源及触发方式
锤击震源，使用触发开关回路触发；

3. 传感器
灵敏度1V/g；单分量传感器，灵敏度1V/g；频率范围10-10000Hz；

4. 无线模块
记录地震波，向基站无线发送记录到的地震波，频率范围： 0.7 to 3900 Hz，采集记录长
度：64-8192ms，采样频率：250-32000 道/秒，模数转换：24 位；

5. 主机
专用工业级笔记本电脑，松下CF-53，CF-53，屏幕：14 英寸，分辨率：1366x768，CPU 主
频：2GHz 核心数：双核心/四线程，Win7 中文系统

6. 主机分析软件
分析软件基于地震波反射的原理，通过时间滤波器，频率滤波器，速度滤波器反演预报区域三
维空间中的地震波波阻信息，可以2D 和3D 图形和图表形式输出结果，能生成地质不连续界面、倾
角和走向以及与隧道轴交点的三维成像图，可对结果进行任意切片。

7.预报范围
隧道中心线左右、上下50 米，掌子面前方100-300 米

8. 温度:
a. 适用温度范围: 0 oC 到 60oC;

9.运输箱尺寸
两个运输箱尺寸：55cm*43Cm*22Cm
