JCQ-503B静力载荷测试仪

• 便携式一体化设计
• 采用便携式高强度全铝合金机壳
• 主机采用4.3寸(480*272)宽屏宽温真彩色液晶显示
• 主机为WINCE嵌入式操作系统，全中文界面
• 内嵌功能强大的32位ARM微处理器并带有大容量非易失数据存储器用于存储测试数据
• 主机内嵌GPRS模块

• 数据远传，可实现基桩检测的远程监管
• 桩基及其它地基基础静力载荷测试
• 混凝土构件的结构性能、土木工程中的砌体轴压、抗剪等方面的测试

      仪器内嵌GPRS模块，在试验过程中同时将测试数据通过互联网上传，可用于桩基检测或政府职能管理部门远距离或异地实时观测、记录、监控施工现场基桩静载荷试验，既有利于检测部门加强现场测试管理，也有利于上级监管机构实现检测数据远程实时监督。

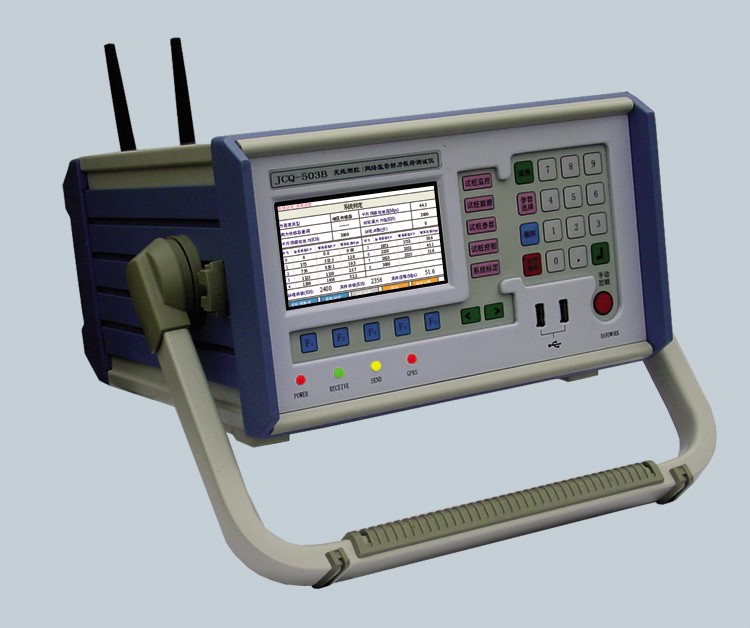

• 仪器由主机和测控器两部分组成，两部分均为便携式一体化结构。主机采用便携式高强度全铝合金机壳。内嵌功能强大的32位ARM微处理器并带有大容量非易失数据存储器用于存储测试数据，可实现真正的无纸化记录。测控器测控一体化设计，可靠性高且功能强大
• 主机采用4.3寸(480*272)宽屏宽温真彩色液晶显示屏，现场可显示测试过程中的各种数据、曲线、测试状态和参数
• 主机为WINCE嵌入式操作系统，全中文界面，仪器采用按键操作，操作及其简洁方便
• 主机内嵌GPRS模块，用户需要时可在任何时间、任何地点通过GPRS模块将测试数据直接通过互联网发至本单位或政府职能管理部门，为本单位或政府职能管理部门实行远程监管提供方便
• 测控器有4个独立的位移测试通道用于测量试桩的沉降
• 位移通道使用数字容栅式防水型位移传感器。高精度，大量程，无时漂、温漂影响，完全满足了野外昼夜连续观测对时漂、温漂的严格要求
• 测控器内嵌油泵开关控制器，测试及控制一体化设计。油泵开关控制器即可控制220V单相油泵电机，也可控制380V三相油泵电机。使用油泵开关控制器。能实现全自动加载、补载、卸载
• 仪器可直接和用户现有的千斤顶、油泵配套使用，无需购置新的液压设备

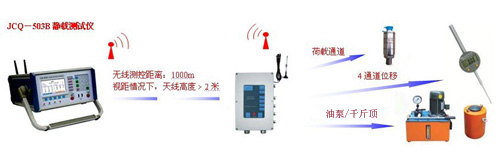

• 仪器主机与测控器之间采用无线/有线双通信方式。正常情况下，主机和前端测控器之间为无线通信，前端测控器直接放在桩前，主机在仪器无线通信的有效范围内可随意放置，测试人员可在数百米范围内远距离操作，避免了长线传输给现场测试人员带来的诸多不便。在极个别限制使用无线通信或对无线通信有极强干扰的测试现场，主机和前端测控器之间的通信可采用有线通信方式，有线通信仪器主机和前端测控器之间由电缆连接，给现场测试人员提供了极大的方便
• 主机备有USB接口，可外接U盘，随时将现场测试数据保存在U盘

• 软件开发基于嵌入式WINCE操作平台，全中文界面友好、直观，能够即时显示现场测控器的传感器状况、已采集的数据表及根据数据表数据生成的曲线、测试过程中的各种状态。各种显示状态由按键直接切换，方便快捷
• 判稳方式、定时记录桩沉降量间隔时间更加灵活。试桩时既可直接选择相应的国家规范（可根据国标提供慢速、快速、复合地基、平板等多种试桩方法），也可以自行设置行业或地方标准以及自定义定时记录桩沉降量间隔时间，对于其它涉及荷载及位移测试的应用场合用户也可以自定义测试方法
• 自动实时观测试桩数据并自动记录数据，实现自动加载、补载、卸载（使用双油路千斤顶），自动维持荷载，自动判稳并自动施加下一级荷载，使静载试验实现真正的自动化，将测试人员从繁重的测试任务中解放出来
• 灵活的人工干预功能。试验过程中，可以随时人为强制加（卸）下一级荷载，可随时人为强制将加载状态转为卸载状态。在异常情况下，可随时禁止油泵加压。具有完备的系统保护及自动报警功能。针对试桩过程中可能出现的复杂情况，提供了位移最大沉降报警、位移不均匀沉降报警、最大荷载限制保护、最大加载时间限制保护等保护措施，可根据需要灵活设定，大大提高了自动测试的安全性
• 软件精简了文件结构，使用单个试桩数据文件保存测试数据及工程信息，统一使用了JBQ作为扩展名，方便了数据保存
• 软件升级简单快捷，直接通过U盘升级
• 另外提供专门的数据处理软件，该数据处理软件数据输出非常灵活方便，打印时曲线的坐标、报告的的表头内容都可根据需要进行调整，并可生成曲线的BMP 图象文件，嵌入其它文字处理软件（如WORD）中实现图文并排，可进行页眉、页脚、页码、页码打印范围等多项打印设置，可方便的进行打印边距调整并具有打印预览功能，打印时通过调整纸张尺寸能得到不同尺寸的报告输出，满足了不同类型报告处理的需要
• 数据处理软件以荷载-沉降表方式进行数据处理，使人工测试数据能够更加方便地输入系统，减轻了工作人员的负担
