分布式光纤温度&应变测量系统

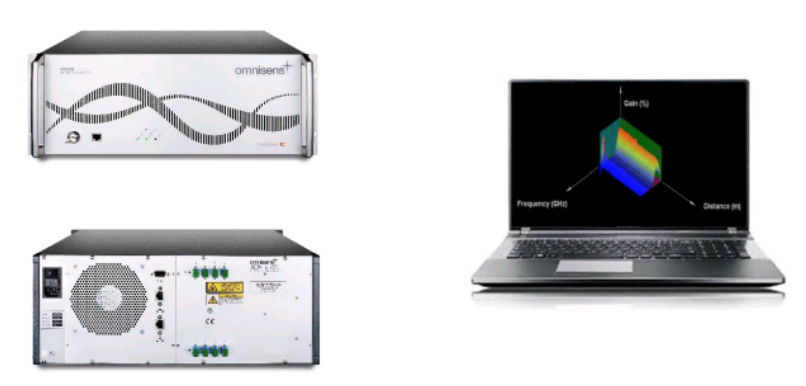

Omnisens光纤传感技术可完成快速准确的应变和温度测量。得益于其灵活的设置功能,Vision测量系统能很好地适应各种测试和测量需求。
利用受激布里渊背向散射进行单模光纤测量,能够在长距离和(或)高损耗的状况下得到准确的,高空间分辨率的数据。
标准测量距离为60km,另有10km,20km,40km,80km可选。
测量需求
单模光纤长距离、高损耗测量:
> 长达120km或高达28dB的光环总功率预算
> 采集时间:1-5分钟(典型值);5-15分钟(高分辨率测量)
> 环路配置(要求每通道两根光纤)
测量控制和配置
> 图形化界面,易于使用
> 定制化的测量程序和设置
> 根据预设日程进行自动测量
简化复杂测量
> 为预先配置标定过的元件建立数据库
> 在单个配置中可对多种类型的光纤进行分段设置,进行应变和温度测量
> 标准版内置4通道光开关,可通过外部扩展(20通道)进行多路光纤测量
测量数据管理
> 通过外部计算机(以太网口)对Vision系统进行配置,控制和观测
> 配置和测量数据以专用数据库格式保存,并能够导出到其他测试与分析平台中
> 可预先设置进行自动测量,数据按物理通道和传感器配置归类,便于分析
> Data Viewer软件运行于Win 7或更高版本的操作系统,能够在给定距离基于可选基线进行多重数据分析比对(测量趋势,基线,时间演化)
数据管理和多样性 配置信息和测量数据储存在数据库中,可靠并且便于提取出来进行数据分析。 对比多重数据进行比较,使得用户能够与预设的基数或参考线对比,从而发现最细微的偏差。可视化工具用于辅助数据分类和过滤、测量分析和测量随时间的演进。测量所得到的数据可以按照多种格式输出。 Vision测量系统具有远程控制功能,使得仪器设置、事件诊断和维护都可以通过TCP/IP连接实现。数据可以转移到其他的测试仪器上。 |
|

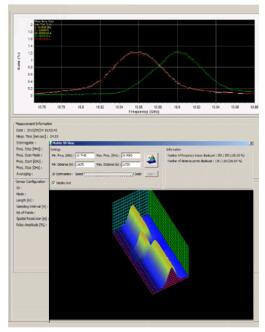

数据观测和分析 Data Viewer是一款非常有效的工具,用于分析被测试的光纤光缆的性能。利用它能够分析布里渊频率、温度和应变特性,随后通过设置点位和距离绘制图形。 Data Viewer可以运行在Win7及更高版本的操作系统中,并进行本地数据分析。
|
VISION 特性和技术指标
性能 |
测量距离(每通道) |
60km (120km max.光纤环路总长) |
内置通道数 (外部扩展通过光开关模块) |
标配:4通道 可选项:可适用外部SO-N光开关扩展模块扩展到20个通道 |
|
传感器配置 |
环路配置(每通道需要两根光纤) |
|
传感光纤 |
标准单模光纤(ITU G.652, ITU G657, ITU G.655) |
|
空间分辨率 (*) and (**) |
0.5 m to 20 m (步长0.25 m) |
|
空间分辨率(全范围) |
4 m |
|
距离采样间隔(全范围时典型值)(**) |
0.25 m (1 m) |
|
光功率损耗预算-传感 (环形光路预算)(**) |
14 dB 传感 (28 dB光功率环路总预算) |
|
测量分辨率和范围 |
布里渊频移:0.1 MHz ; 范围:9.5 GHz to 12.5 GHz 温度:0.1 °C ; 范围:-150°C to +1000°C (取决于光纤) 应变:2 με; 范围:> 5% |
|
测量重复性 (1 x STD) (**) |
< 0.1°C 或< 2με (10分钟、2km距离,1m空间分辨率) |
|
< 0.25°C 或< 5με(5分钟、10km距离,1m空间分辨率) |
||
< 0.37°C或< 7.5με(10分钟、 5km距离,0.5m空间分辨率) |
||
< 1°C 或 < 20με(10分钟、60 km距离,4m空间分辨率) |
||
采集时间 (**) |
典型值3-5分钟,高分辨率测量5 -15分钟 |
|
最大测量点数 |
最大100’000 |
|
测试物理量 |
温度,应变,布里渊频移,每个测量点的布里渊增益和带宽 |
|
技术数据 |
图形化用户界面 |
通过以太网接口连接的外部计算机配置软件和Data Viewer软件(Windows OS) |
操作系统 |
LINUX - 64位操作系统,固态硬盘 |
|
通讯/接口 |
2xEthernet接口(RJ45) |
|
数控存储 |
内部硬盘容量(> 500GB或更多)或固态硬盘可选(SSD) (>250 GB) |
|
数据格式 |
Proprietary Database, Text Files (通过Data Viewer) |
|
光学接头 |
E-2000/APC (后面板) -金属SC/APC可选 |
|
尺寸 (W x D x H) |
449 x 500 x 177.8 mm (19”机架式- 4U high) |
|
重量 |
15 kg |
|
电源 |
100-240 VAC Typ. (90-264 VAC) / 50-60 Hz Typ. (47-63 Hz) / <150VA |
|
特性 |
测量模式 |
根据预设日程通过专有的计划程序可以实现自动化测量 |
数据可视化和分析(通过Data Viewer软件) |
离线Data Viewer软件在给定距离可进行测量分析,测试曲线与选定基准线对比,测量趋势和时间演化分析。 |
|
自诊断 |
长期24/7运行,可自动恢复,连续系统状态自检。 |
|
激光器安全 |
VISION在1550nm波段发射不可见的红外线辐射,符合标准EN 60825-1(2014) as Class 1M laser products |
|
适用标准 |
CE mark (Council Directive 2006/95/EC and 2004/108/EC), RoHS (Council Directive 2002/95/EC), WEEE (Council Directive 008/34/EC) CSA US + CA (UL-61010-1 3 Ed; CAN/CSA C22.2 NO61010-1-2) |
|
环境指标 |
工作温度 |
0°C to +45°C |
存储温度 |
-10°C to +60°C |
|
相对湿度 |
Max 95% 非冷凝 |
|
防护等级 |
IP20 (室内) |
|
污染防护 |
2度 |
