描述

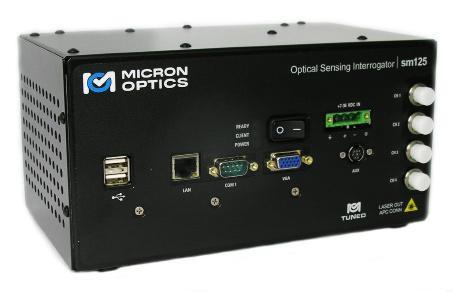

sm125光纤光栅传感解调仪是一款便携式的工业级静态光纤光栅解调仪，性能可靠，适合用于工程现场进行长期监测。
sm125光纤光栅传感解调仪是基于Micron Optics(简称MOI)的x25解调模块核心开发的一款解调仪，内置大功率低噪声的扫描激光光源，这种扫描激光光源是基于MOI拥有可调谐法珀滤波器技术研发的。x25解调模块核心可实现全光谱扫描和数据采集，为用户提供高精度的绝对波长测量，灵活的软件后处理功能以及超大的动态范围。基于x25解调模块核心的MOI传感解调仪都内置有NIST绝对波长参考元件，可用于解调布拉格光栅(FBG)，长周期光栅(LPG)，外腔式光纤法珀干涉仪传感器(EFPI)及其他各种类型的光纤传感器。目前全球超过50%的光纤传感用户选择使用MOI的光纤光栅传感解调仪来解调。
MOI的"sm - Sensing Module" 平台通过以太网口或用户自定义协议输出传感器波长数据。所有的解调仪设置，传感器计算，数据显示，存储和报警功能都由外部独立的计算机或处理模块完成。Sensing Module 平台支持本地或远程安装MOI研发的专用解调软件ENLIGHT，同时支持用户做软件二次开发。
功能
> 布拉格光栅(FBG)，长周期光栅(LPG)，外腔式光纤法珀干涉仪传感器(EFPI)及其他光纤传感器的全光谱测量
> 桥梁，大坝，建筑物，隧道，船舶，航天器，列车及其他复杂结构的长期健康监测
> 光纤传感器的研发
特点
> 光栅应变，温度，位移，压力传感器及其他静态光纤传感器的高精度绝对波长测量
> 内置NIST绝对波长参考
> 内置大带宽扫描激光光源，每通道可连接数十只传感器
应用
> 土木工程（桥梁，大坝，隧道，矿山，建筑物）
> 能源（风电，油气管道，核反应堆，太阳能发电厂）
> 石油和天然气（储油罐监控，油气平台结构安全监测，管道安全监测）
> 航天器（机身，复合结构，风洞，动态测试）
> 船舶（船体，桅杆，舵，甲板，货仓）
> 交通运输（铁路，列车，公路，特种车辆，起重机）
> 国土安全（周界入侵，热点监测，安全门监控）
> 医疗行业（探针，导管）
技术指标
|
|
sm125-200 |
sm125-500 |
sm125-700 |
|
光学指标 |
|||
|
光通道数 |
1 |
4 |
4 |
|
扫描频率 |
1 Hz |
2 Hz |
5 Hz |
|
波长范围 |
1520-1580 nm |
1510-1590 nm |
1510-1590 nm |
|
波长精度 |
10 pm |
1 pm |
2.5 pm |
|
波长稳定性 |
5 pm |
1 pm |
2.5 pm |
|
波长重复性 |
1 pm at 1 Hz |
0.5 pm at 1 Hz，0.2 pm at 0.1 Hz |
|
|
动态范围 |
40 dB |
50 dB |
30 dB |
|
传感器最大容量1 |
15 |
80 |
80 |
|
全光谱测量功能 |
|
有 |
|
|
内部峰值探测功能 |
|
有 |
|
|
sm041光开关兼容性 |
否 |
是 |
是 |
|
光学接头 |
|
FC/APC (E2000可选) |
|
|
数据处理功能 |
|||
|
数据传输接口 |
以太网-通过连接sp125数据处理模块可实现其他数据接口 |
||
|
接口协议 |
以太网口厂家自定义协议 |
||
|
软件功能 |
光谱分析，峰值探测，数据存储，峰值追踪及仪器控制 |
||
|
LabVIEW™ 源代码 |
支持用户二次开发 |
||
|
数据管理软件 |
ENLIGHT |
||
|
机械特性，环境特性和电气特性 |
|||
|
尺寸和重量 |
117 mm x 234 mm x 135 mm；2 kg |
||
|
工作温度，湿度 |
0°-50° C；0-80%，非冷凝 |
||
|
存储温度，湿度 |
-20°-70° C；0-95%，非冷凝 |
||
|
输入电压 |
7-36 VDC (100~240 VAC, 47~63 Hz)，含AC/DC电源适配器 |
||
|
12V工作功耗 |
20 W典型，30W最大 |
||
|
可选项 |
|||
|
8通道或16通道扩展 |
详见sm041扩展模块产品资料 |
||
|
扫描频率更高2 |
2，5或10 Hz |
||
|
备注: 1. 假设每只光栅传感器所占带宽为+/-2nm。 2. 当扫描频率选取10Hz时，波长范围只有40nm (1525~1565nm)。 |
|||
|
|
|||
