Cobra分布式光纤能源电缆监测系统

Cobra分布式光纤能源电缆监测方案

>  电缆状态监测

>  电缆负载优化

 为什么要对能源电缆进行监测？

在电力供应方面，电力工程师面临着不小的挑战，他们需要在满足常规电力需求的前提下，利用较小的财力和环境成本，提供不间断的电力供应,同时还要满足管控，服从智能电网安全需求。

电力电缆的状况和性能，特别对于电力供应，会在其自身的较长服务寿命中产生变化，如不加以注意，这些变化将会导致意外的断电故障。利用分布式温度监测能够在电缆异常故障前监测到这些状况变化。

 为什么选择Omnisens Cobra系统？

Omnisens Cobra是一套分布式光纤感测系统(DTS)，基于布里渊散射原理，可以实时连续地检测、定位并给出电力电缆整个距离长度上细微温度变化的曲线图。

Omnisens Cobra提供一个可选的"动态电缆评级"模块（DCR），用于优化电缆的性能。运营者在获悉电力电缆相对于负载和环境变化的响应后，就能以该电缆的实际数据制定负载管理决策。

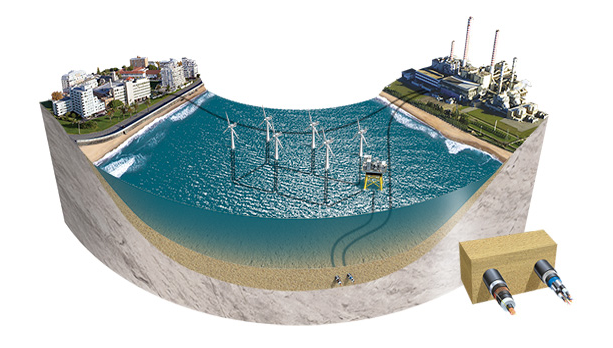

可再生能源发电的并网和智能电网的需求，会引起负载波动，Omnisens Cobra提供实时连续的状况监测则可以在超出稳定电流等级时促进安全操作，保障资产投资回报。

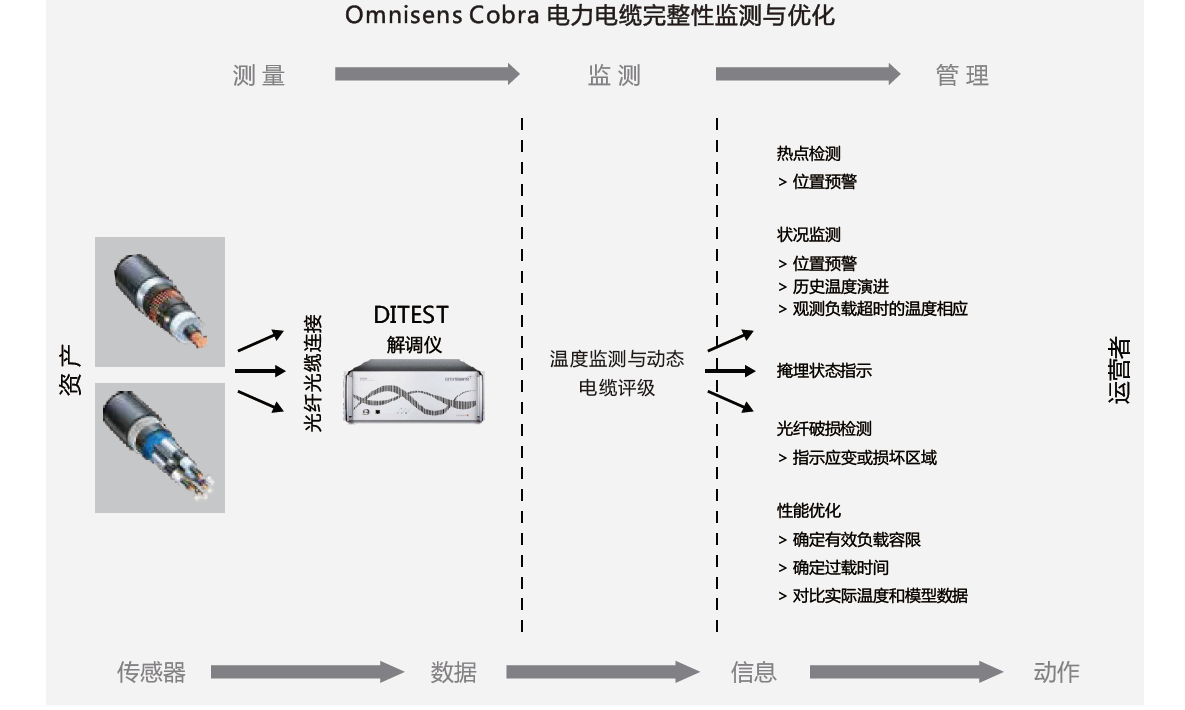

Omnisens Cobra分布式光纤监测系统包括：

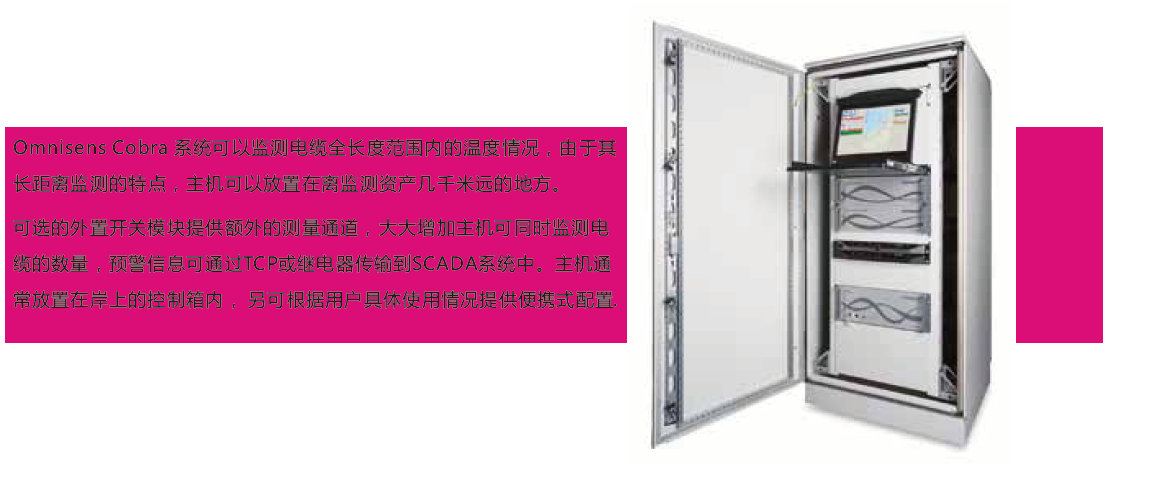

> Omnisens DITEST解调仪: 是一种基于布里渊传感原理的DTS。它利用单模光纤作为传感部件，特别适用于长距离电缆监测或者感应光纤产生明显光学损耗的区域。考虑到长距离电缆经过了生产、运输和安装多个工序，集成的感应光纤可能处于拉紧或变形的状态，通过Omnisens开发的温度补偿技术，受影响的电缆区域仍可被成功监测。DITEST可以同时监测温度和应变的变化，通过了解应变存在和变化的区域，运营者可以消除它可能带来的影响。

>“动态电缆评级”模块（DCR）：为了优化电缆的性能，Omnisens Cobra 内置了“动态电缆评级”模块(DCR)，建立起负载与电缆温度的对应关系，并据此来管理电缆性能及在紧急状态下制定负载管理方案。

        “动态电缆评级”的算法基于IEC60287标准--电缆电流额定的计算和IEC60853标准—电缆周期性和事故电流定额的计算，D C R模块通过光纤感应的温度来计算电缆导电体的温度，感应光纤的温度受电缆工艺、电气设计、电缆结构和周围环境的影响。

>Omnisens Map：Omnisens Map可视化界面，提供简洁明了的全部虚拟化资产、显示预警和事件信息，Omnisens Map是Cobra 系统的可选模块。部分从“动态电缆评级”模块（DCR）中获取的信息，也可以集成到Map软件中，例如：月度最高和最低温度点的位置。

 沿着电力电缆发生的单个或多个事件，以预警信号的形式展现在地理图形界面上，代表相应位置的资产，事件的详细信息显示在缩放窗口内。



 Omnisens Map 给出了预警事件的位置图示，客户提供资产路径信息，由omnisens集成到Cobra系统中。Map界面可以同时获取温度变化曲线图，用于后续分析。
