Lynx分布式光纤管道完整性监测系统

Lynx分布式光纤管道完整性监测方案

>  管道泄露监测

>  地质灾害监测

>  第三方入侵监测

>  通过早期检测预防管道破坏的威胁

    Omnisens Lynx 是一套分布式光纤传感系统，能够实时连续地监测、定位及描绘出感应光纤整个监测范围内细微的温度、应变和振动变化，这些变化即表示发生了泄漏、地层移动或侵入事件。Omnisens专有的监测软件确保对检测到的事件进行智能分析，建立有效的通信预警并减少误报。

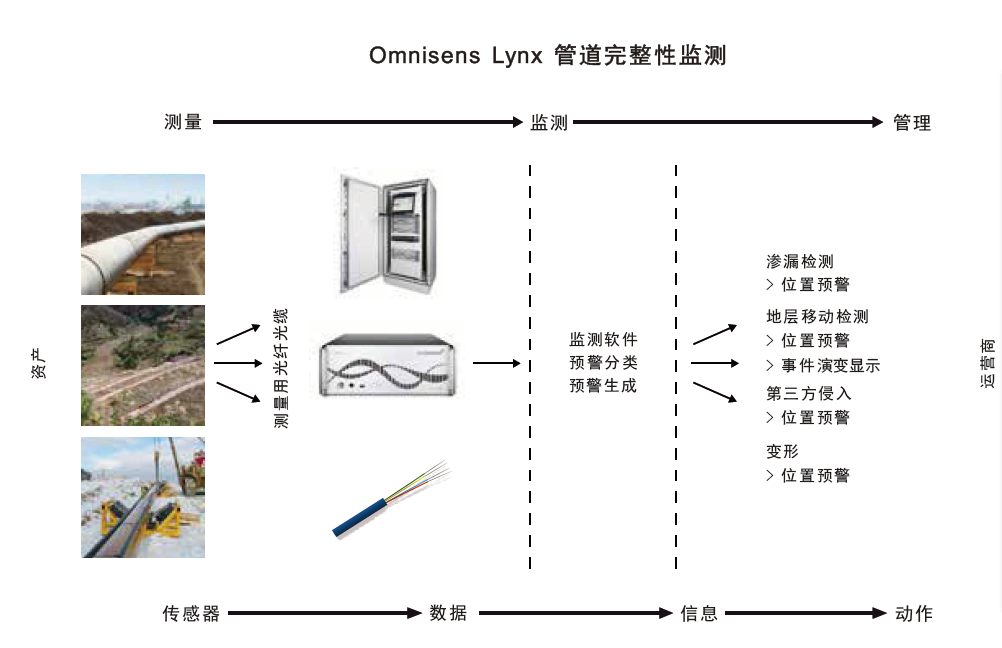

    系统包括：

    Omnisens Ditest解调仪：提供强大可靠的测量和定位功能。对于管道沿线的任何位置，当经计算后的温度和应变测量结果超出项目特定标准时，随即触发警报。微小的温度异常（泄露的早期迹象）或应变异常（地层移动的首要特征）可在整个监测距离上定位在数米内。

    Omnisens DiVA解调仪：检测和分析管道周围地层的振动情况，使得事件检测与定位准确有效，并对事件进行危害性和非危害性分类。管道沿线的所有活动（正常的或未授权的）都会被检测和定位，并依据测得的振动特征定义为危害性或非危害性。

    监测软件：用于处理温度、应变和振动数据，产生预警并将数据处理和存储在专用的数据库中。

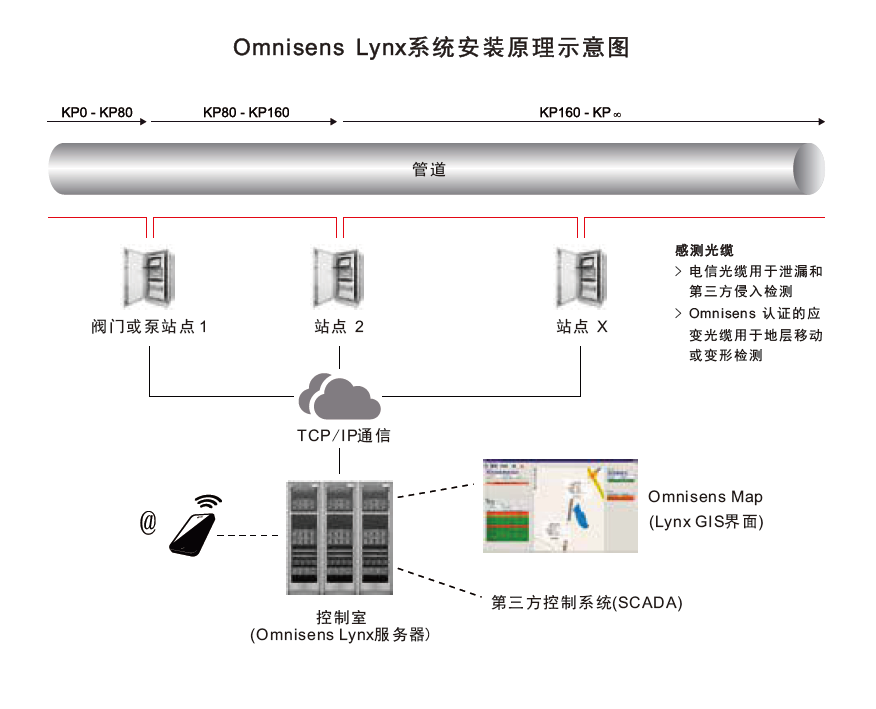

    接口与通信：通过TCP/ IP或中继，与第三方系统通信。

    传感器：通常为与管道一起安装的标准单模光纤通信光缆。

    Omnisens Map：简洁明了的GIS界面用于识别线路上与之KPs和GPS坐标关联的预警位置，并将事件演变过程虚拟化显示出来。



    Omnisens Lynx系统检测与定位无盲区，构成了运营商集成安全系统的要素之一，能够提供高灵敏度的连续监测：

> 微小的（初期）、发展的泄漏

> 地层运动的早期征兆，如滑坡、沉降及其他地质灾害影响

> 季节性变化对周围土壤带来的影响，如洪泛、冰冻、融化

> 土壤侵蚀的早期迹象

> 第三方侵入（合法的和非法的）

> 管道智能清理器的位置

管道泄漏检测

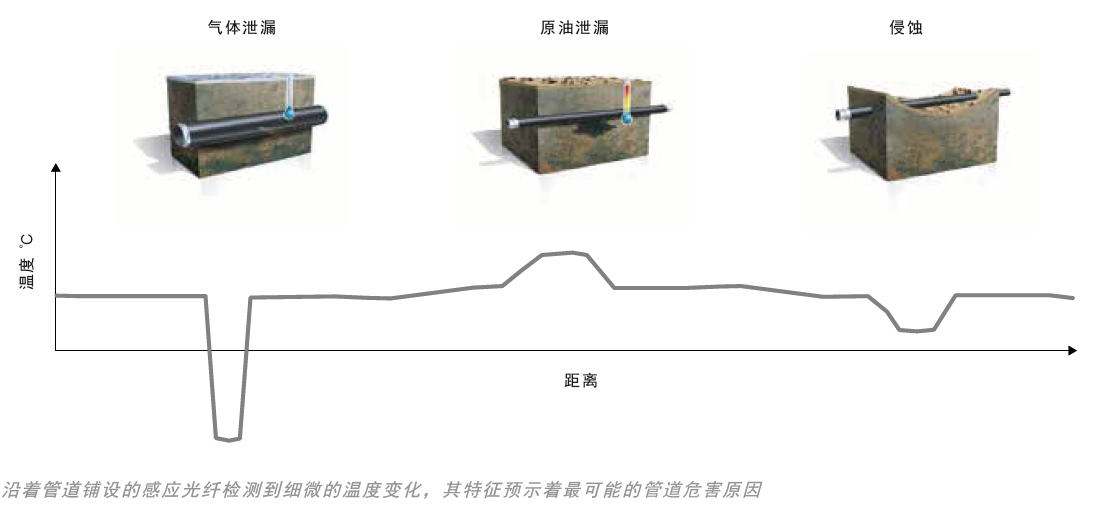

    管道泄漏会引起周围土壤的温度变化。Omnisens Lynx 分析管道沿线的温度变化，以米级精度检测并定位细微渗漏，然后通过统计学算法处理大量的参数，进而从正常的季节性温度和气候变化中辨别出真正的泄漏。

地层移动检测

    管地层移动会对管道路径产生损伤，进而危害管道完整性。为了对这些危害中的一个或多个进行高灵敏度、高效益和强劲稳定地监测，Omnisens Lynx提供了以下全面的三重解决方案：

> 分布式温度检测

> 分布式应变检测

> 分布式振动检测

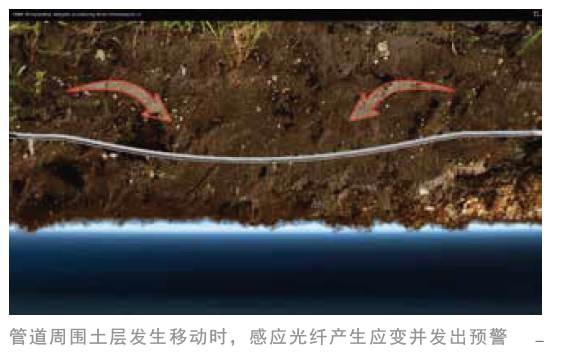

    通过应变和温度的结合测量，可以实现对滑坡、蠕变、沉降及侵蚀现象的检测和监测。使用光纤应变传感器，能够检测

和定位沿着管道/光纤传感器上任意位置几厘米的地层位移，定位精度在几米以内。通过振动检测，能够推断出地震和相关现象（例如地震、火山活动）

第三方侵入检测

某些活动行为，例如建设和非法挖掘，往往对众所关心的事情造成直接真实的危害。Omnisens DIVA能够对管道的整个监测长度上的第三方侵入进行检测、定位和分类。

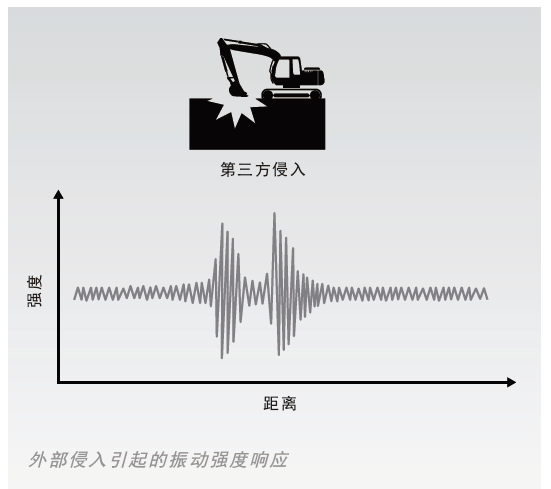

扰动会在土壤中产生微弱的压力或振动，标准通信电缆（感应光纤） 进行感应， 软件用复杂的算法进行分类，以判定信号来自异常事件还是正常的环境变化。

Omnisens DIVA类似一部连续的宽频带电话，监测管道路径沿线上不同事件产生的特定频率，即使面对大量的同步事件也能够通过可管控的数据量进行分类，因此可以快速区分开“正常”和“异常”事件。

Omnisens DIVA足够灵敏，可以在侵入变成危害前将其检测出，例如挖掘机到达现场开挖之前就能够反应出来。当检测到危及安全的事件时，会触发预警并在Omnisens Map（或其他GIS）地理图形上显示出来，同时发送给管道数据采集与监视系统SCADA或第三方平台。

管道变形

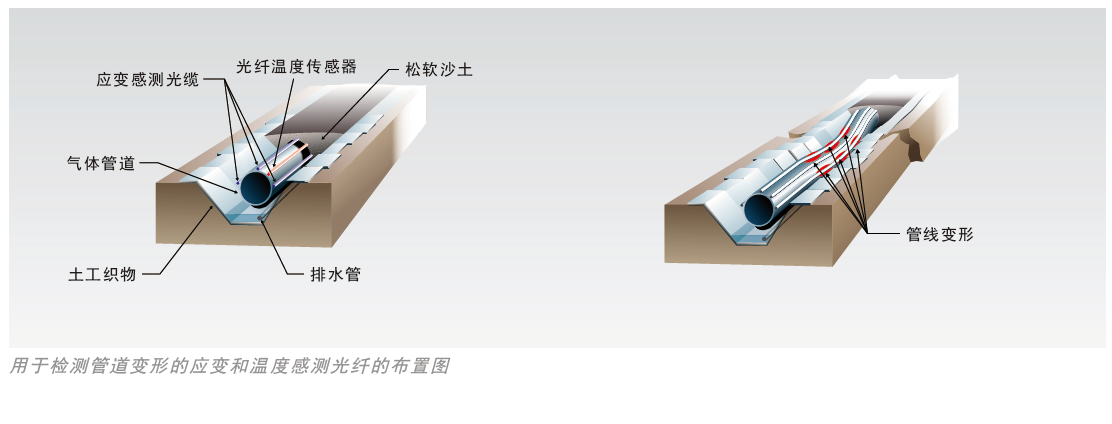

为监测管道的变形状况，将光纤铺设在管道的表面，这样管道任何的形变都可以直接反馈到光纤中。形变过程中光纤的拉伸和压缩变化被检测下来，并触发警报。

Omnisens Map

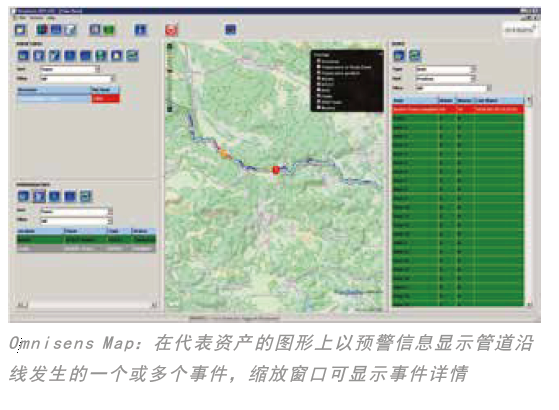

Omnisens Map作为Lynx的默认界面，提供一看就懂的全部虚拟化资产， 显示预警和事件信息。其由一个地理图形信息系统（GIS）构成，提供管道完整性危害的实时信息，在一幅代表管线路径的地图上显示所有检测到和分类的事件， 包括事件日志和历史信息。

> 动态地图显示管线和定义的区域

> 区域状态和状况的实时信息（例如最低/最高温度等）

> 日期、时间和位置（所有已记录事件的GPS坐标）

> 信息工具

> 所有已连接解调仪的状态信息

> 系统历史日志
