DH5907N无线桥梁模态测试分析系统

一、概述

DH5907N无线桥梁模态测试分析系统，内置磁电式速度传感器，大容量可充锂电池组供电，采用无线同步及传输技术，实时采集多测点数据，实时传输数据至计算机，广泛应

用于桥梁、大型建筑及大型机械设备等不易实现人工激励的结构的实验模态分析。

二、应用范围

DH5907N应用于用于桥梁、大型建筑及大型机械设备等的实验模态分析。配合模态分析软件，方便、准确的获得各种桥梁及大型建筑的振型、固有频率、阻尼比等数据。

三、特点

体积小巧，方便携带，使用时直接安装于测点位置；

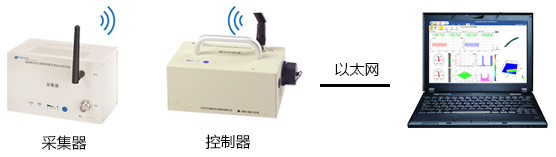

采用无线同步技术，无需连线和搜索GPS，直接通过无线传输实现多采集器同步；

内置大容量可充锂电池，可连续工作达10小时以上；

系统内置高灵敏度、低频速度传感器，可选单向、双向、三向测试模块；

系统内嵌一次硬件积分电路，可直接实现位移的测量；

硬件系统具有完善的信号适调、电压放大、抗混滤波；

采用工业级无线通讯技术，抗干扰能力强，通讯距离可达300米（可视）；

高、低两种通讯速率模式

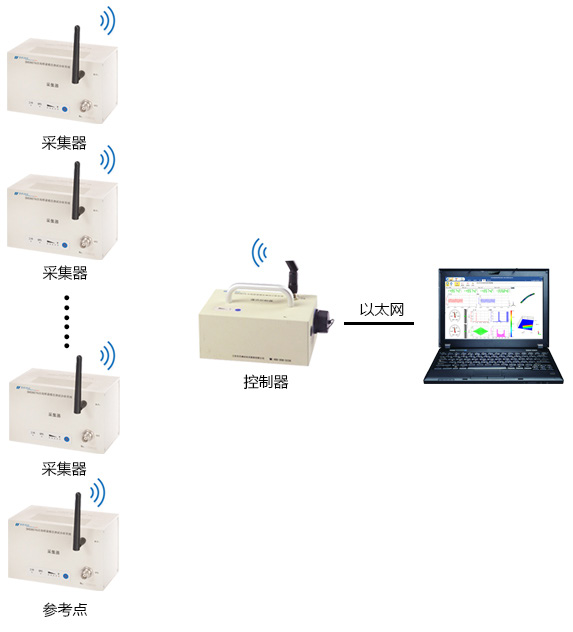

（1）高通讯速率模式每台控制器可同时控制12个采集器工作，所有通道同步采样；

（2）低通讯速率模式每台控制器可同时控制30个采集器工作，所有通道同步采样，多台采集器可级联，扩展距离。

高度实时，实时采集、实时显示、实时储存、实时分析等；利用计算机的海量硬盘空间存储数据；

中文视窗Windows XP/7/8/8.1/10操作系统下采用Vc++编制的采样控制和分析软件，具有极强的实时性以及良好的可移植性、可扩充性和可升级性；

数据的管理包括了打开文件、数据备份、文件删除、数据格式转换（TXT）等功能，保证了数据处理方便可靠；

快速简便的一键式可视化参数设置，参数设置过程中实时显示通道工作状态；

智能化的多工程数据存储管理机制，方便大型实验、多批次实验数据处理和报告生成，可对多次测量的数据一次性完成所需处理；

根据用户要求增加软件功能。
