概述
DH3823分布式信号测试分析系统，专为满足现场测点零散的场合而设计，最高采样频率1kHz，广泛应用于疲劳试验、伪动力试验，能捕捉材料由弹性区域进入塑性区域整个过程的缓变信号。除采集应力应变信号外，还可采集温度、电压等物理量。该产品适合在各种现场进行测量试验，被国内众多的高校和知名研究检测机构广泛采用。
应用范围
-
应变模块：完成全桥、半桥、1/4桥（120Ω、350Ω三线制自补偿）状态的动态应力应变的同时采样检测；
-
热电阻模块：内置1mA恒流供电，满足二线制、三线制、四线制类型PT10、PT100、PT1000铂电阻传感器的温度测量；
-
预留同步接口，支持与国际知名品牌加载试验机联机实现同步加载。
特点
-
微型模块化设计，采集模块可以就近测点处安装放置，减少信号线缆的长度，提高测试可靠性；
-
采集器与控制器之间采用RS485总线星型连接，每个控制器可以控制8个采集器，多台控制器之间通过交换机实现系统级联，控制器与计算机采用网口通讯，实时进行采样、传送、存盘、显示；
-
可选用自带POE供电的交换机，采用NTP同步方式，实现控制器与交换机之间一根网线同时通讯、供电、同步；
-
每个控制器可以连接多个不同类型的采集模块，最高连续采样速率1kHz/通道，可用于应变计、桥式传感器、热电阻温度传感器等接入；
-
支持外接直流电源供电，方便现场使用；
-
具有传感器自检功能，应变测量具备桥路自检、导线电阻测量和修正功能，热电阻温度传感器可以实现当前阻值自检；
-
支持智能导线识别功能，根据预定义模版自动设置测点参数；
-
系统具有自识别检测功能，即可根据指令自动检测当前模块通讯连接状态，对应硬件具有状态指示灯，便于用于观测识别当前系统通讯状态。
-
-

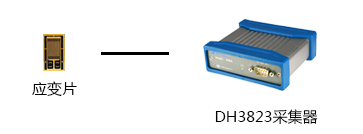

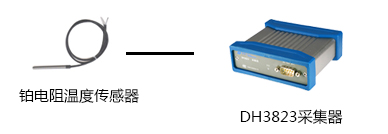

图1 应变测量采集模块与传感器连接 图2 铂电阻测温采集模块与传感器连接
